玉米淀粉生產線自動化控制系統
發布時間：2023/8/17
游覽量1352
一、系統簡介

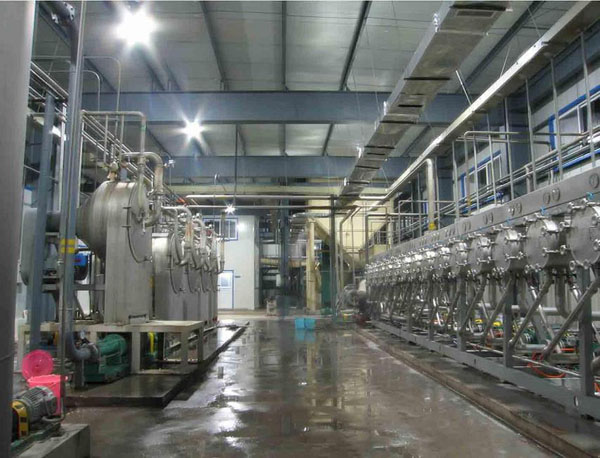

玉米淀粉深加工項目一般采用逆流浸泡和濕磨加工技術，裝置主要包括玉米凈化與輸送、玉米浸泡、粗磨脫胚、細磨纖維分離洗滌脫水、胚芽分離、纖維篩分脫水、淀粉及麩質分離及洗滌精制、蒸發及干燥包裝工段組成。采用自動化控制系統對整套生產裝置的進行自動化檢測和控制，從而達到穩定生產、提高產量、節能高效、提高管理水平的目的。
山東科諾可根據玉米淀粉生產工藝需要，以“高產、優質、節能、減排”為目標，為玉米深加工企業設計安裝自動化控制系統工程，采用先進的PLC控制系統或DCS控制系統，實現玉米淀粉生產過程的自動化控制，提高玉米淀粉生產的自動化水平。
二、主要工藝
玉米為原料制造淀粉的生產方法主要為濕磨法，即基本生產程序為：原料→篩選→浸泡→粗碎→胚芽分離→磨碎→分離纖維→分離蛋白質→清洗→離心分離→干燥→淀粉。
控制系統均采用西門子PLC控制系統或國內品牌DCS集散系統，以利于提高產品質量及保證淀粉生產過程聯系、穩定、高產、高效，同時可可以對整個裝置進行科學化、自動化管理，對工藝過程進行監控和量化管理。
三、主要控制方案

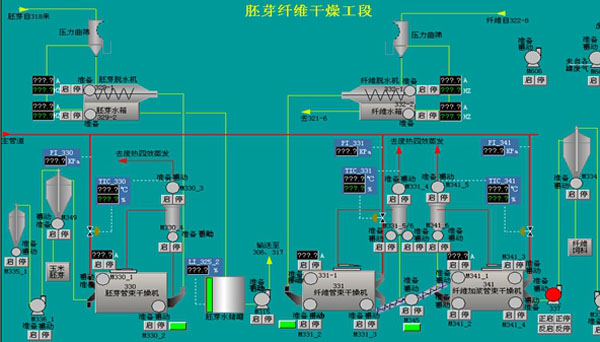

山東科諾提供的控制系統采用計算機、PLC、智能儀表以及電氣控制柜構成的控制監視管理系統，通過PLC程序指令控制現場電氣設備的單機或者聯鎖運行，監視電氣設備的運行狀態，智能儀表采集現場溫度，壓力等數據，下位機PLC和上位機wincc通過以太網進行數據交互，通過上位機 wincc實時以動態圖形顯示生產流程，生產中的重要工藝數據，設備運行狀態，報警故障信息，同時用戶可以根據生產中的實際情況通過上位機 wincc修改生產工藝參數來調整生產。使整個系統最大化的適應生產的需要。并且可以通過工業以太網和企業的ERP進行數據交換，便于企業對生產線進行管理。
生產原料輸送系統是將生產所需要的原料輸送到生產線，其中包括粉料輸送控制和試劑輸送控制。根據粉料輸送流程依次自動控制進料閥，出料閥、進氣閥，放空閥，通過現場的壓力儀表遠傳壓力信號將粉料輸送到指定的粉料倉。根據試劑倉中液位儀表的液位信號自動控制試劑泵將試劑輸送到指定的試劑倉。 試劑配置控制系統是根據生產需要選擇相應的試劑根據設定好的重量，按種類分先后稱重，控制每種試劑的快慢出液閥開關和每種試劑配置的先后順序，實現精確稱重。將稱重好的試劑進行攪拌，輸送到指定配置倉，根據實際情況通過試劑投加泵進行對粉料投加。檢測各個試劑倉的液位信號，試劑稱重倉的重量信號，試劑投加泵的流量。 可調整每次試劑配置的稱重值，提前值，攪拌時間，使試劑配置達到最佳精度。可根據試劑投加泵的瞬時流量通過閉環控制投加泵頻率從而調整投加配比，使試劑投加量達到最佳比例 。粉料配置控制系統是6條粉料線與對應試劑控制線進行配比生產反應輸送到包裝系統，其中包括氣流干燥系統的溫度、壓力由PID控制實現，并有手動設定功能，控制生產線中的設備，實現在上位機中一鍵自動啟停和聯鎖，確保生產線的正常運行。檢測各條粉料線中工藝參數包括溫度，壓力等，各個設備的電機電流，頻率等。生產線中的電機，為逆向互鎖，從出料到進料的順序，若有電機過載，則前級電機停機以保證粉料不會在生產線中堵塞。 氣流干燥系統的溫度、壓力由PID控制實現，通過設定溫度，壓力的目標值對蒸汽閥調節，與實際的測量值進行比較，使溫度，壓力達到生產線所允許的范圍。 本系統開放性強,能通過OPC,DDE,ODBC等通訊協議和ERP軟件進行數據交互, 方便進行企業管理。
從軟件的實現，到現場儀表的選用，山東科諾從實用性、先進性、可靠性出發，高效完成對玉米淀粉生產過程的自動化控制，穩定產品指標，保證正常安全生產，減少操作量，降低成本，增加產量。
